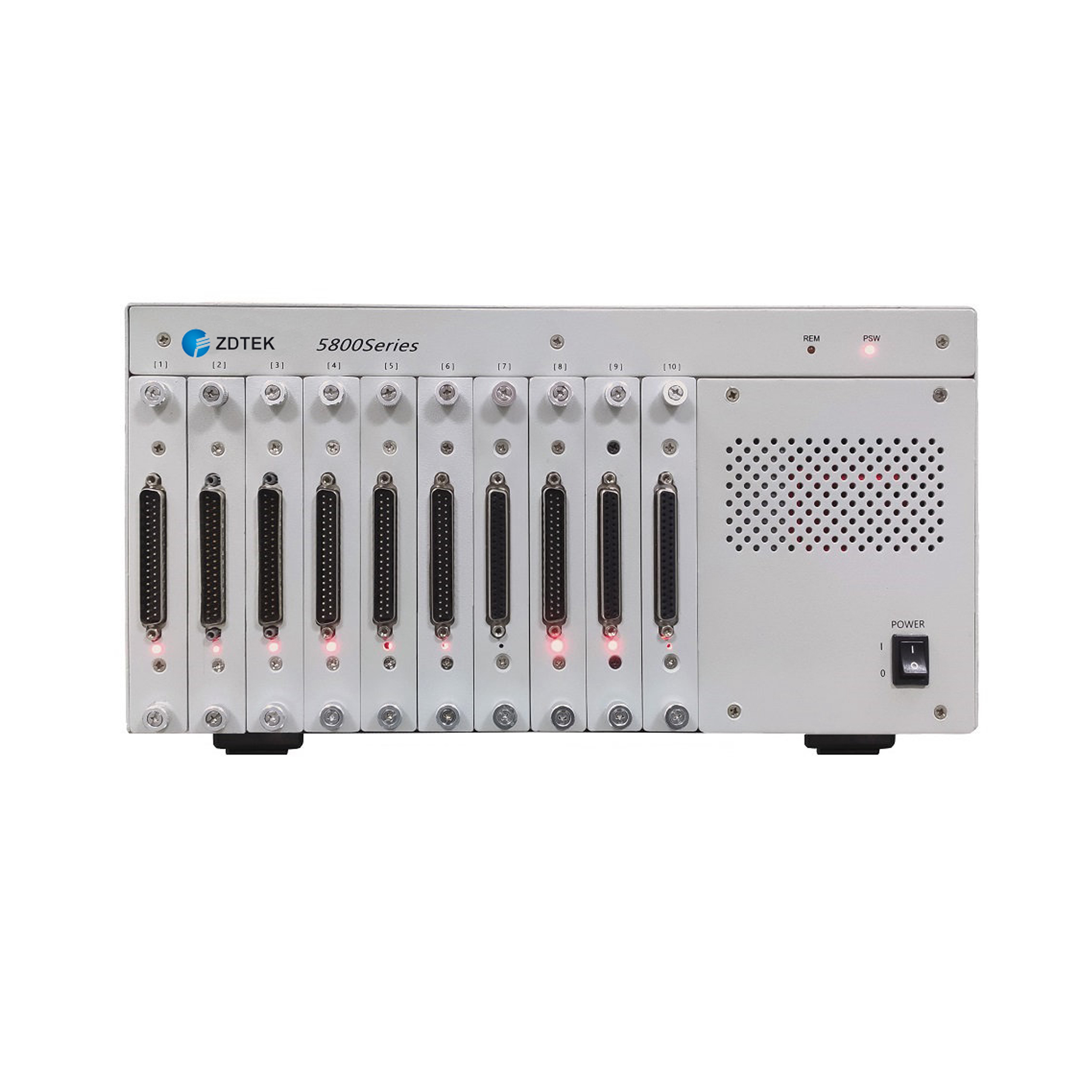

5800 多路元件分析仪

5800 多路元件分析仪

发布时间: 2024-12-08 22:45

产品特点

v支持上位机控制，提供良好的人机界面。

v每台5800选配不同的扫描卡最高可达360个测试通道。

v仪器可以自由切换2线或4线测量模式。

v良好的精密度、稳定性、抗干扰性能。

v测试频率20Hz～300KHZ，可选配20Hz～1MHZ

v选配温度传感器后，可测试NTC温度电阻零件。

v采用无风扇设计模式，静音又节能。

v采用高速USB2.0通讯方式。

v分级帐号管理，具备登入登出功能。（需选配上位机软件）

v提供测试中暂停功能。

v提供统计功能，同时支持不良率报警功能。

v提供调试测试模式。

v提供远程控制信号输入及输出。

v支持多种内阻测量模式：30Ω，50Ω，100Ω。

v支持串联及并联测试模式。

v支持网络点学习，编程容易。

v支持找点功能，维护方便。

v支持条码扫描及工程码比较功能。（需选配上位机软件）

v支持本地数据保存。（需选配上位机软件）

v支持网络服务器ORACLE及SQL数据库存储（选配）。

v支持左右双工位，启动按键采用预约方式，提升测试效率。（选配）

应用领域

可测试电感线圈电阻、电容、电感、阻抗、品质因素、Touch Sense电容触摸屏感应器测试、FPC阻抗测试、寄生电容测试、感抗测试；测试FPC走线之间的寄生电容，如果走线有开路、短路、线间距变小或变大会通过微小电容变化反映出来；FPCBA无源元件、小电阻、小电容、小电感等。

技术规格

型号	5800
参数 Parameters	Rdc、L、C、Z、Rac、Q,TVS,CC,CV
频率 Frequency	20Hz～300KHz，选配20Hz～1MHz 精密度 Accuracy：0.05%+0.05HZ
电压 Voltage	10mV～2V rms,精度：5%+1mV 精密度 Accuracy：0.1% at 1KHz
测量 Measure
DCR	1mΩ-20.0MΩ
L	1nH-99.99KH
C	0.01pF-999.99mF
Z	0.1mΩ-99.99MΩ
Q	0.01~ 9999.9
AC测量速度 Speed	最高速（30mS），快速，中速，慢速 MAX,FAST,MED,SLOW
DC测量速度 Speed	15mS
等效电路模式 Resonance Mode	串联，并联 Series，Parallel
触发方式 Trigger Mode	外部信号，External Signal
基本精密度 Basic Accuracy	0.1% at 1KHz
测量模式 Measure Mode	2-Wire，4-Wire
18CH通道卡 Measurement channels	切换速度：1mS,通道数 18CH（2-Wire），9CH（4-Wire）选配
36CH通道卡 Measurement channels	切换速度：1mS,通道数MAX：36CH（2-Wire），18CH（4-Wire）选配
恒流源 CV模式	DC：1V～40V （选配）
恒流源 CC模式	100 µA～100mA（解析度0.1 µA），1nA～1 µA精密恒流源模块（选配）
IR绝缘电阻	1KΩ-100.0MΩ（选配）
其它 Other
显示 Monitor	外接电脑（选配）
输入电源 Input Voltage	220V/110Vac±10%，50HZ，Fuse 1A/2A
工作环境 Working Environment	温度 Temperature: 0℃-40℃，湿度 Humidify: ≤80%
尺寸（WHD）Dimension	350mm178mm400mm
重量 Wight	10KG
通信方式 Communication Type	USB及RS232(标配) ,GPIB(选配)

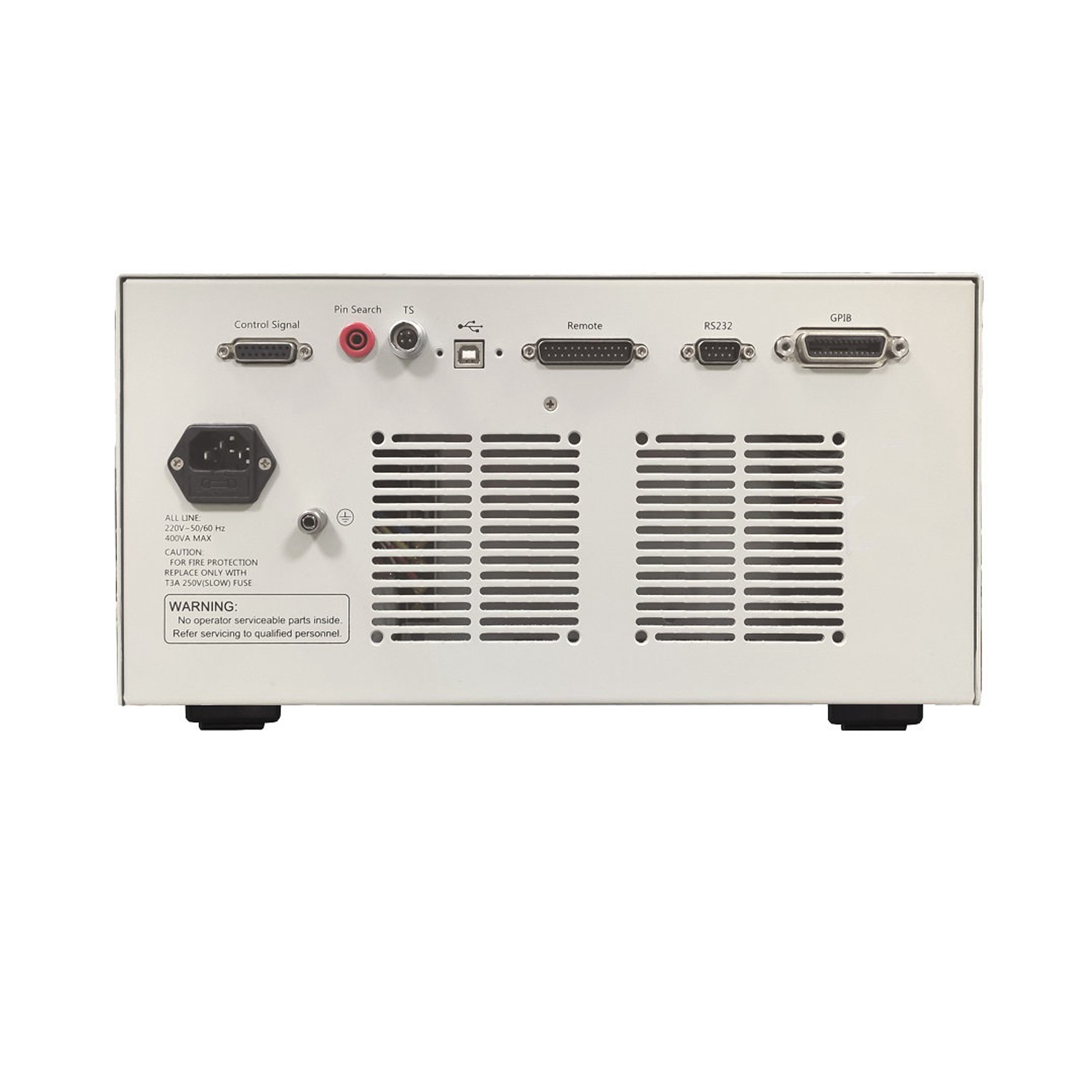

远程控制信号 Remote Signal	Input：TEST、STOP & Output：Pass、Fail、Testing

订货信息Ordering Information

18CH&36CH扫描卡(可依需求选配)实拍图片：每台至多可扩充10片卡片

RL5800-18CH卡：2线36点（MAX），4线18点(MAX)

RL5800-36CH卡：2线72点（MAX），4线36点(MAX)

恒流源 CV模块：DC1V～40V

恒流源 CC模块：100 µA～100mA

精密恒流源 CC模块：1nA～1 µA

IR绝缘电阻
