测试通道

12ch

测试项目

Rdc直流电阻、L电感、Hipot耐压、IR绝缘阻抗、IW层间短路、电阻平衡、电感平衡

测试功能

Rdc直流电阻

测量范围

0.01mΩ~200kΩ（四线测量）

测量精度

0.01mΩ~200mΩ  ±(0.1% ± 0.5mΩ)

200mΩ~200kΩ  ±0.1%

测试功能

L电感

测量参数

Ls（串联等效电感），Lp（并联等效电感）

测试范围

0.01µH~9.9999kH

测量频率

50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHz，40kHz，50kHz，100kHz

输出电平

0.1V，0.3V，1.0V

输出阻抗

100Ω

基本精度

0.1%

测试功能

IR绝缘电阻

测量电压

0.100kV~1.000kV ±(1.5% of reading + 5 counts) (开路电压), 2V 分辨率

测量范围

1MΩ~10GΩ

测试时间

0.3s~999.9s

基本精度

<500V   1 MΩ ∼1GΩ: ± (10% of reading + 5 counts)

>=500V  1 MΩ ∼1GΩ: ± (5% of reading + 5 counts)

1GΩ ∼5GΩ: ± (10% of reading + 5 counts)

5GΩ ∼10 GΩ: ± (15% of reading + 5 counts)

测试功能

Hipot交直流耐压

测量电压

交流：0.05kV ∼2.5kV ±2%   直流：0.05kV ∼2.5kV ±2%

泄漏电流

交流：0.002mA～30mA     直流：0.001mA~10mA

上限电流

交流：0.002mA～30mA     直流：0.001mA~10mA

下限电流

交流：0.002mA～30mA     直流：0.001mA~10mA

电弧检测

交流：1mA ~ 15mA  直流：1mA ~ 10mA

测量时间

0.3s~999.9s

上升时间

0.1s~99.9s

下降时间

0.1s~99.9s

基本精度

± 2%

测试功能

IW层间短路

测量电压

100V~3000V，10V步进，±5%±10V

脉冲数

测试脉冲：1~32个；消磁脉冲：0~8个

测量项目

面积，面积差，电晕，相位差，波形比对

测量重复精度

2%

其它指标

启动方式

自动；手动；外部；条码扫描

校正功能

开路/短路归零

测试速度

快速；中速；慢速

测试状态

PASS/FAIL显示，LED灯指示，蜂鸣器报警

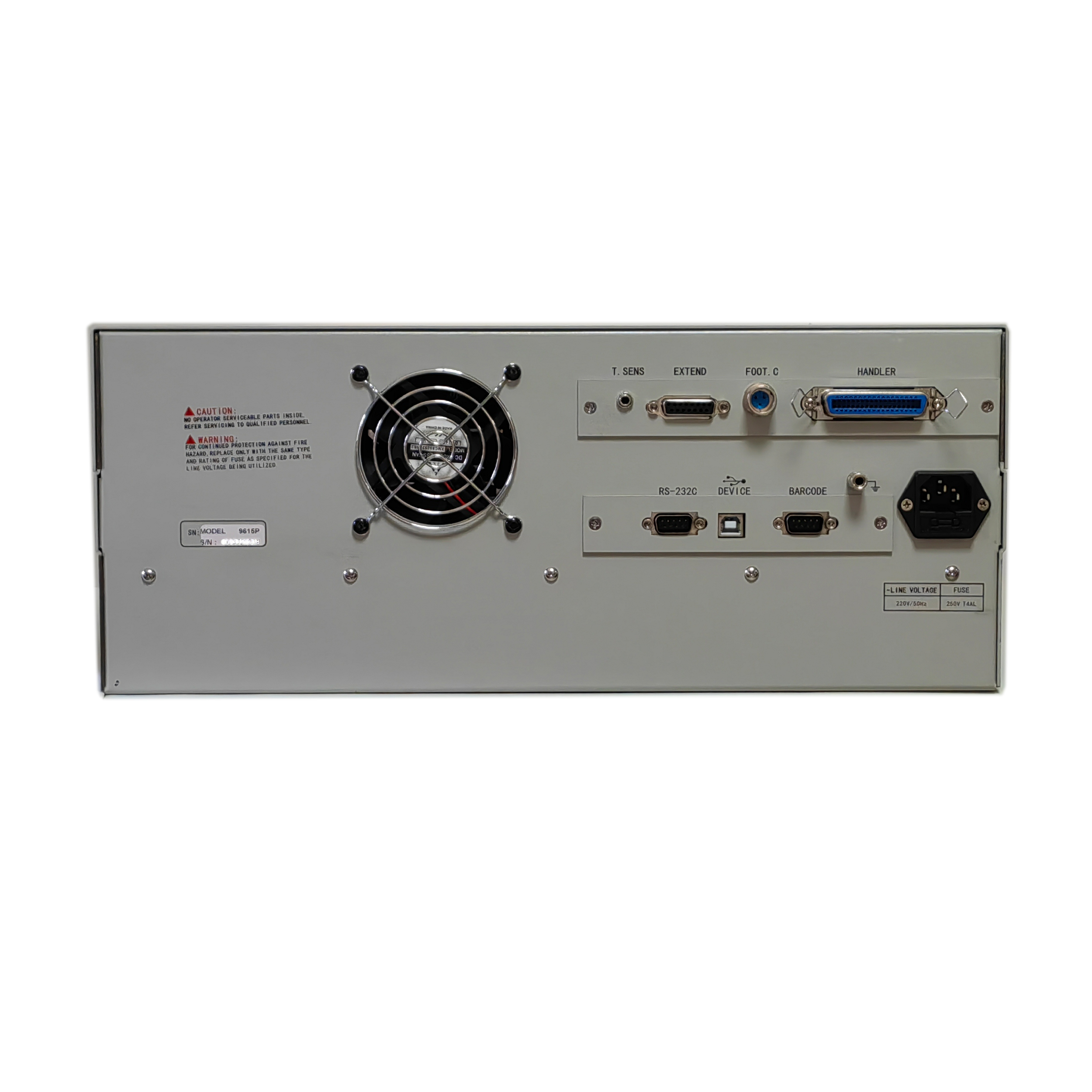

接口

RS-232 / USB / HANDLER

存储器

机台内部300组，外部U盘600组文件

温湿度

温度0℃~40℃,相对湿度≤85%

功耗

500VA MAX

输入电压

100~120Vac或198~242Vac，频率46~64Hz

标准配件

电源线、控制线、脚踏开关、操作手册光盘、测试夹

重量(净重)

25Kg

体积(W×H×D)

430mm×180mm×440mm
