5100 混合元件分析仪
    发布时间: 2024-09-26 16:06

   产品特点

v支持上位机控制，提供良好的人机界面。

v每台5100选配不同的扫描卡最高可达72个测试通道。

v仪器可以自由切换2线或4线测量模式。

v良好的精密度、稳定性、抗干扰性能。

v测试频率20Hz～300KHZ

v选配温度传感器后，可测试NTC温度电阻零件。

v采用无风扇设计模式，静音又节能。

v采用高速USB2.0通讯方式。

v分级帐号管理，具备登入登出功能。（需选配上位机软件）

v提供测试中暂停功能。

v提供统计功能，同时支持不良率报警功能。

v提供调试测试模式。

v提供远程控制信号输入及输出。

v支持多种内阻测量模式：30Ω，50Ω，100Ω。

v支持串联及并联测试模式。

v支持网络点学习，编程容易。

v支持找点功能，维护方便。

v支持条码扫描及工程码比较功能。（需选配上位机软件）

v支持本地数据保存。（需选配上位机软件）

v支持网络服务器ORACLE及SQL数据库存储（选配）。

v支持左右双工位，启动按键采用预约方式，提升测试效率。（选配）





   应用领域

   可测试电感线圈电阻、电容、电感、阻抗、品质因素、Touch Sense电容触摸屏感应器测试、FPC阻抗测试、寄生电容测试、感抗测试；测试FPC走线之间的寄生电容，如果走线有开路、短路、线间距变小或变大会通过微小电容变化反映出来；FPCBA无源元件、小电阻、小电容、小电感等。


5100 混合元件分析仪

          针对MC9S08PA4A芯片可实现以下功能：

          1. Open/Short TEST芯片开短路测试

          2. I/V Curve tracer Analysis 电流/电压曲线示踪分析 (需选配上位机软件)

          3. Diode forward voltage二极管正向电压测试

          4. Diode reverse voltage二极管反向电压测试

          5. Diode forward current二极管正向电流测试

          6. Diode reverse current二极管反向电流测试

          7. Chip static current 芯片静态电流测试

          8. Input capacitance Test 输入电容测试（需选配LCR功能模块）


          技术规格Specifications

功能 Function

5100

参数 Parameters

O/S、Rdc、L、C、Z、Rac、TVS、Q、CC、CV

频率 Frequency

20Hz～300KHz，信号源（500KHZ,1000KHZ）为选件


精密度 Accuracy：0.05%+0.05HZ

电压 Voltage

10mV～2V rms,精度：5%+1mV


精密度 Accuracy：0.1% at 1KHz

测量 Measure

DCR

0.1mΩ-20.0MΩ

L

1nH-99.99KH

C

0.01pF-999.99mF

Z

0.1mΩ-99.99MΩ

AC测量速度 Speed

最高速（30mS），快速，中速，慢速 MAX,FAST,MED,SLOW

DC测量速度 Speed

15mS

等效电路模式 Resonance Mode

串联，并联 Series，Parallel

触发方式 Trigger Mode

外部信号，External Signal

基本精密度 Basic Accuracy

0.1% at 1KHz

测量模式 Measure Mode

2-Wire，4-Wire

18CH通道卡 Measurement channels

切换速度：1mS,通道数 18CH（2-Wire），9CH（4-Wire）选配

36CH通道卡 Measurement channels

切换速度：1mS,通道数MAX：36CH（2-Wire），18CH（4-Wire）选配

恒流源 CV模式

100mV～40VDC

恒流源 CC模式

100uA～100mA（解析度0.1 uA），另外可选1nA～1uA的精密恒流源模块

其它 Other

显示 Monitor

外接电脑（选配）

输入电源 Line Input

220V/110Vac±10%，50HZ，Fuse 1A/2A

工作环境 Working Environment

温度 Temperature: 0℃-40℃，湿度 Humidify: ≤80%

尺寸（W*H*D）Dimension

350mm*178mm*400mm

重量 Wight

10KG

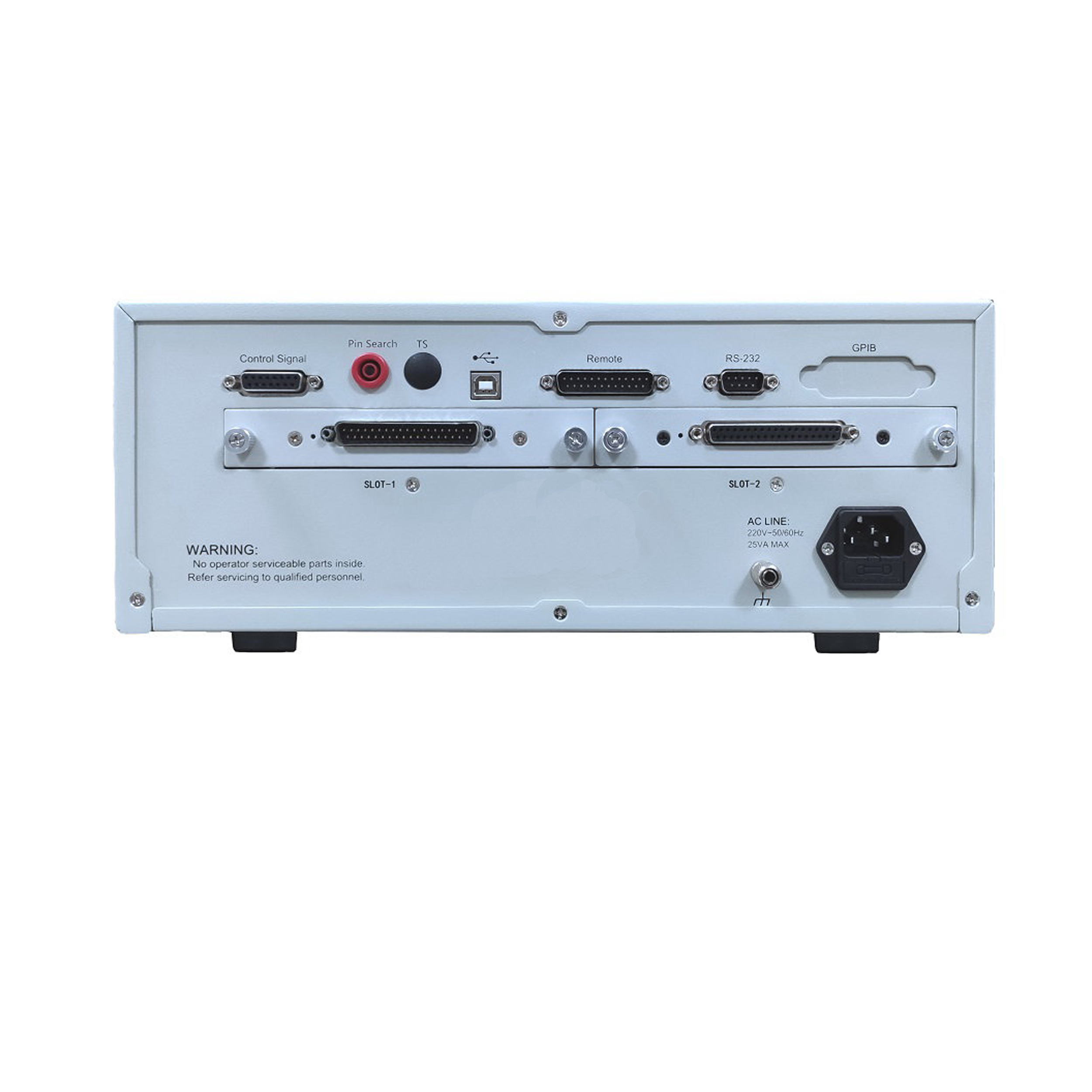

通信方式 Communication Type

USB及RS232(标配) ,GPIP(选配)

远程控制信号 Remote Signal

Input：TEST、STOP & Output：Pass、Fail、Testing




          订货信息Ordering Information

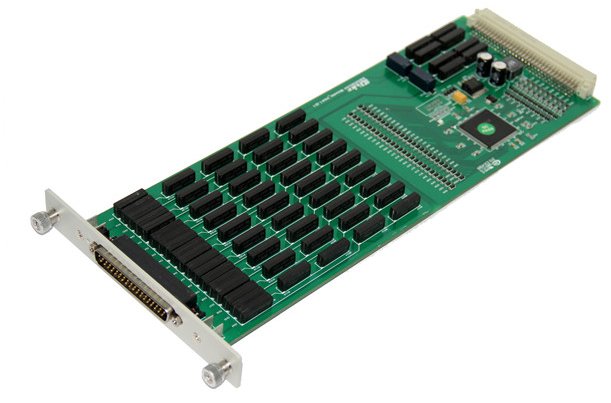

          18CH&36CH扫描卡(可依需求选配)实拍图片：每台至多可扩充2片卡片

          RL5100-18CH卡：2线36点（MAX），4线18点(MAX)

          RL5100-36CH卡：2线72点（MAX），4线36点(MAX)

          恒流源 CV模块：DC1V～40V

          恒流源 CC模块：100 µA～100mA

          精密恒流源 CC模块：1nA～1 µA

          IR绝缘电阻





          随机配件Instrument Accessories

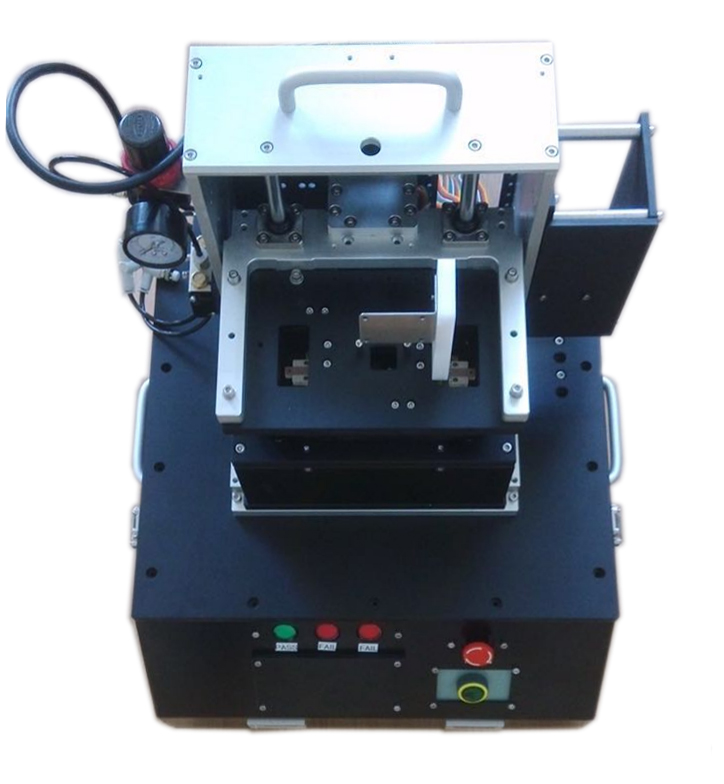

          FT-IC5036治具参考图片（选配）

          FT-IC5072治具参考图片（选配）
