重视电源的根本

1. 丰富多彩的输出

AC、DC都能全功率输出。在AC+DC模式时，可在直流上叠加交流（正弦波、方波、任意波形）进行输出

		100V量程	200V量程	分辨率
AC	输出电压	0V~155V	0V~310V	0.1V
	最大电流	10A	5A	-
	频率	1Hz~550Hz		0.1Hz
DC	输出电压	-220V~+220V	-440V~+440V	0.1V
	最大电波	10A	5A	-

并且通过组合两组运行模式和4种信号源模式，可设定8种输出模式。可根据不同用途，选择最佳模式。

运行模式	交流(AC) / 直流（AC+DC）
信号源模式	内部(INT) / 外部(EXT) / 内部+外部(ADD) / 外部同步(SYNC)



2. 最大峰值电流

对于电容器输入型整流负载，最大峰值电流可达到额定输出电压下电大输出电流（实效值）的确倍。（波峰因数4）

3. 限制功能

可用正负峰值和有效值设定最大输出电流，并控制输出电流。在突入电流的测定，试制品的评价过程中，由于负荷的异常运行发生异常电流时，起到保护作用。



4. 保护功能

查出过电压输出，过电流输出，电流部异常，操作面板等内部控制异常和内部温度异常时，在面板上显示并切断输出。



5. 测量功能

本产品具有高精度的测量功能，不仅能精确测量电压和电流和功率，还可以测量同步频率、负载的功率因数和谐波电流。在大型显示屏上，同时显示设定值和测量值，具有良好的视觉效果。



6. 测量项目：

输出电压（有效值、直流平均值、峰值）

输出电流（有效值、直流平均值、峰值、峰值保持）

输出功率（有功功率、视在功率、无功功率）

频率（外部同步）、负载功率因数、峰值系数(CF)

     输出谐波电流（基波:50、60Hz、最高40次谐波）

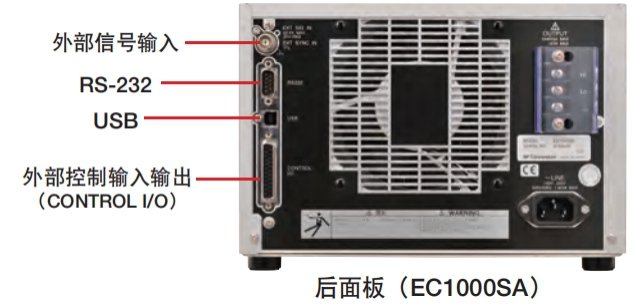

7. 接口/外部控制输入输出

通过各种接口和外部控制输入输出，灵活应对系统化、自动化。也可以从PLC控制、用触点控制。

接口：RS-232、USB

外部控制输入输出

控制输入：输出ON/OFF、序列控制、读取存储内容

状态输出：电流ON/OFF、输出ON/OFF、保护动作、限流动作、输出量程、序列等

8. 其它功能

外部信号输入

EXT：放大外部信号、作为功率放大器来使用

SYNC：内部信号源的频率与外部信号同步

ADD：在内部信号加算外部信号

输出ON相位的设定 输出ON时的相位可设定在0o - 359.9o之间

设定范围限制功能  设定正负输出电压和频率的上限、下限

设定存储  基本设定30套

---

强化电流的应用能力

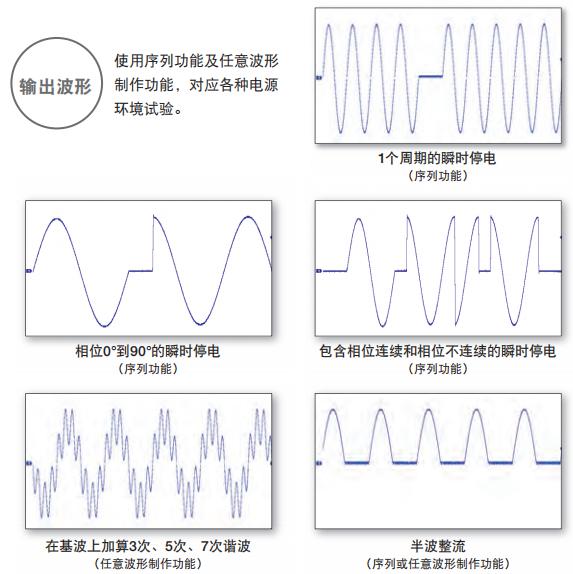

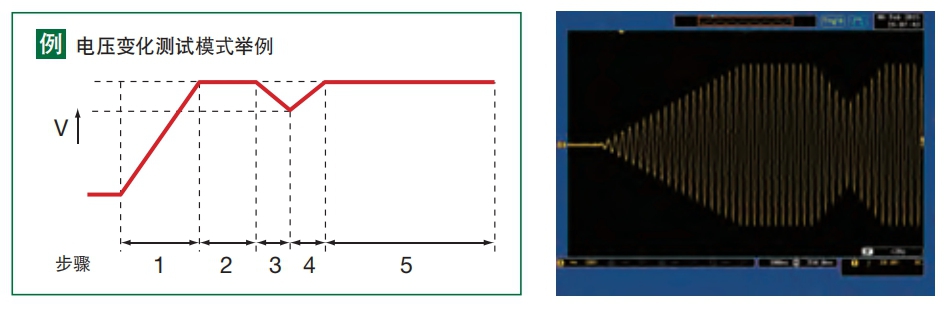

1. 序列编程

编程重复试验，多种条件的组合及长时间试验等试验模式并输出。使用附带的控制软件，复杂的输出式样也轻松编辑，可高效进行不同地域电源试验及规格试验的预备试验。

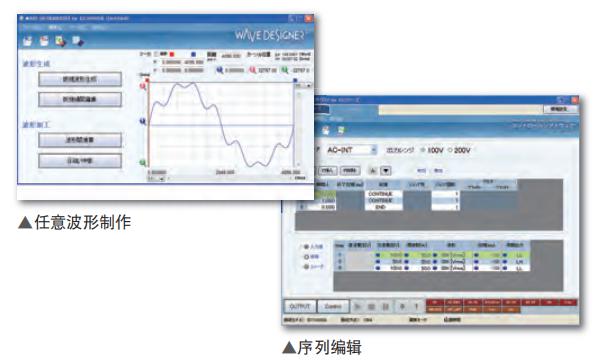

2. 控制软件

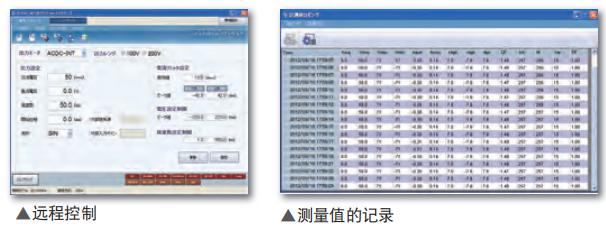

标准配备可进行基本参数操作，测量值的数字记录，任意波形的编辑/传送，序列编辑/控制的计算机用软件，支持研发时的测量数据解析，生产线上的各种试验的自动化等。

3. 序列功能简介

 步骤数：电多255(1个序列内)、最短0.1ms/步
参数：直流电压、交流电压、频率、波形、阶跃同步输出2bit

---

追求电源的易操作性

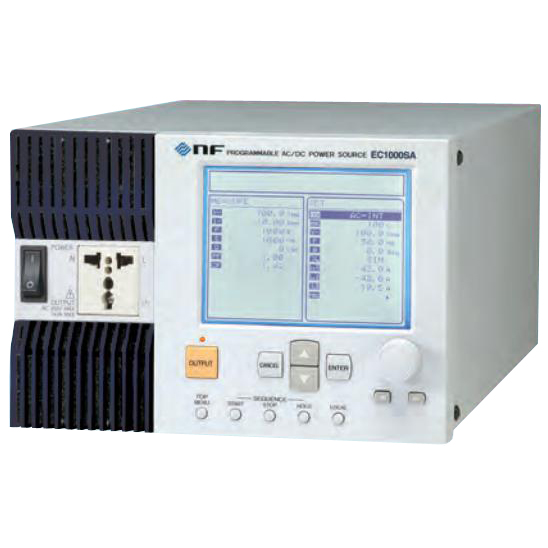

1. 小型 . 轻量

实现了小型化和轻量化，重约9.7kg，节省空间，便于携带。

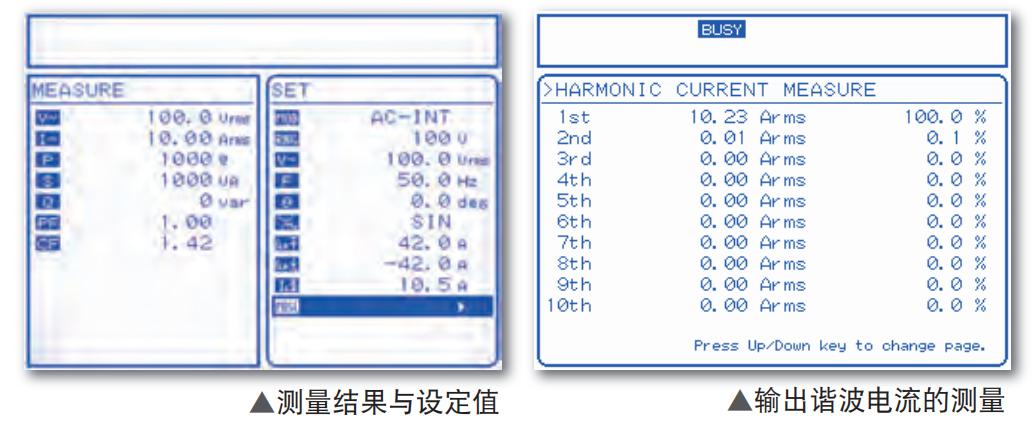

2. 大型显示器

5.7英寸的大型液晶显示屏同时显示设定值和测量值，提高作业效率。

3. 万能型输出插座

在前面板上配备了万能型AC输出插座，对应世界各国的电源插头。

4. 适用于世界各地的电流输入

电源输入为AC90V~25V，世界各国均可适用。使用不受电源环境限制。



Applications

具有稳定的输出和多彩的功能，可作为家用电器，电子元件，汽车等广范的试验用电源，也可作为研究室的安定化电源使用。对应多样的应用。

例：

LED驱动的输入电压试验 ： 电大输出电压缩310V，对应世界各地规格的90V~305V输入

DC-DC转换器评价： AC+DC模式，对应噪音叠加试验，脉动试验

驱动变压器和感性负荷： DC偏置调整，调整DC偏置电压到0，防止磁场饱和
