一、电阻测试

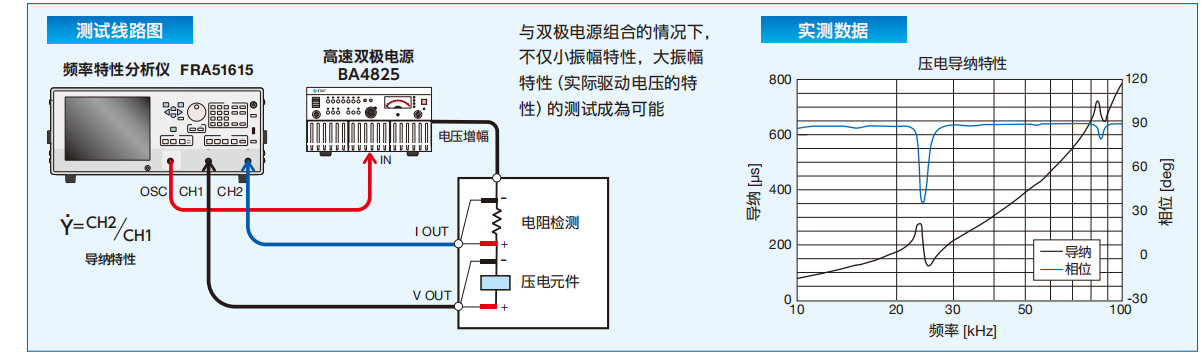

1.  压电元件的共振特性测试

可对压电驱动器等使用的压电元件的电气共振性进行高精密度测测试。RA51615与FFT分析仪等不同，可细致的对特定频率范围进行分辨，拥有高相精度，可得详细得知共振点附近的特性。

2. 有外施电压的积层陶瓷电容特性测试

3. 电池内部电阻测试

二、增益相位测试

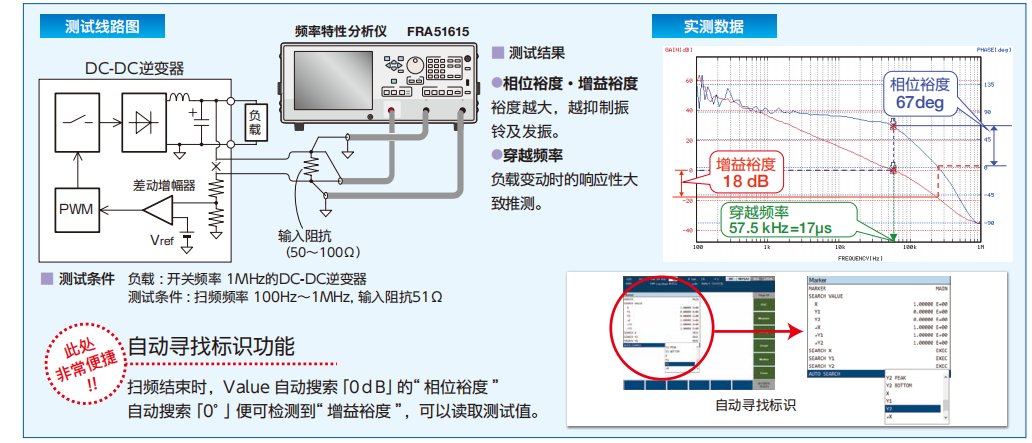

1. 电源迴路环形増益测试

进行实际驱动状态的DC-DC逆变器的环路増益特性测试，通过对相位裕度，増益裕度对迴路稳定性的定量进行评价。依靠600V CAT II / 300V CAT III，非绝缘型PFC迴路可以直接与商用电源连接进行测试。

2. 无线供电传送效率测试

3. 滤波器的输入输出特性测试

4. 振动分析

    还活跃于许多其他众多测量应用..........

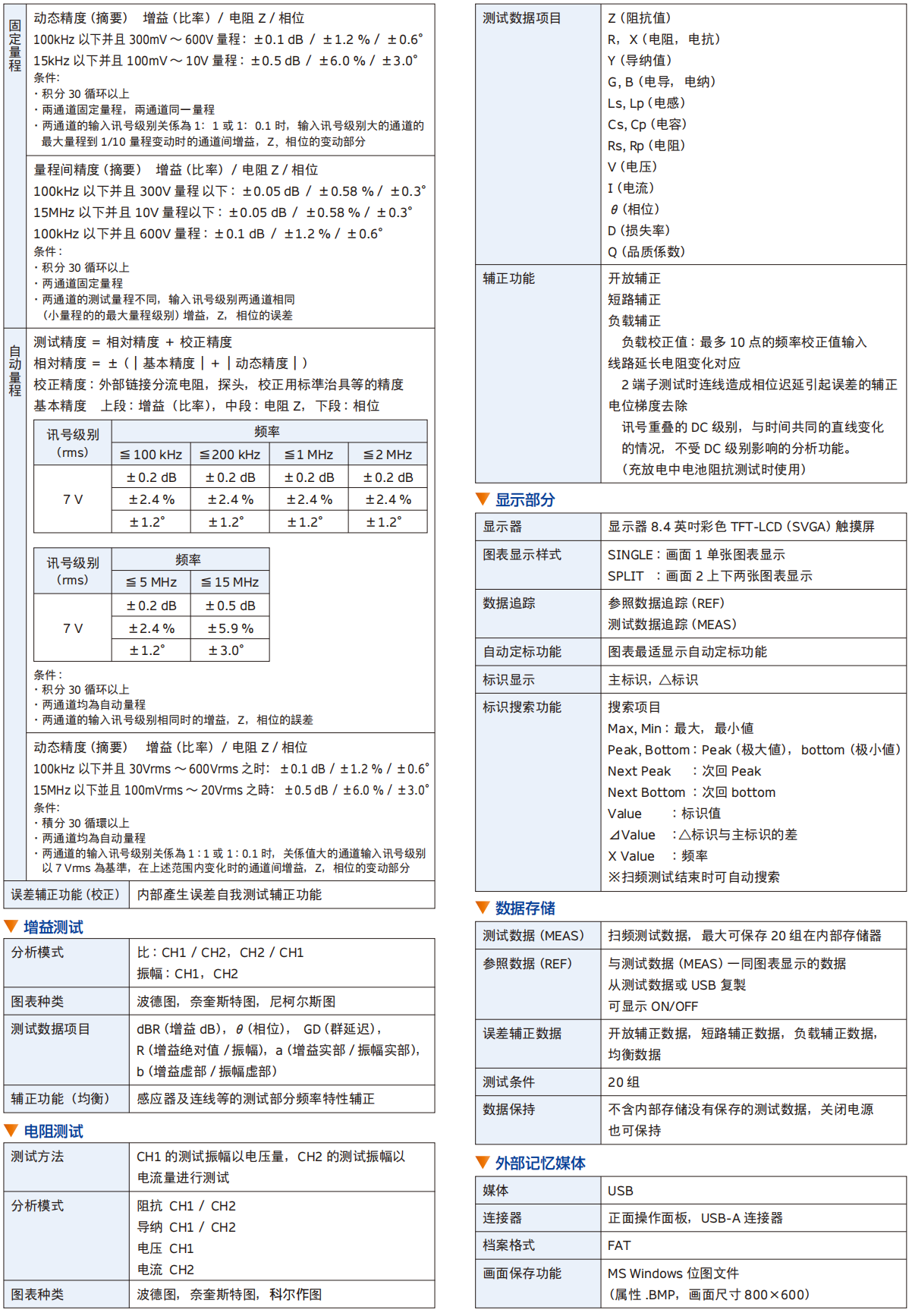

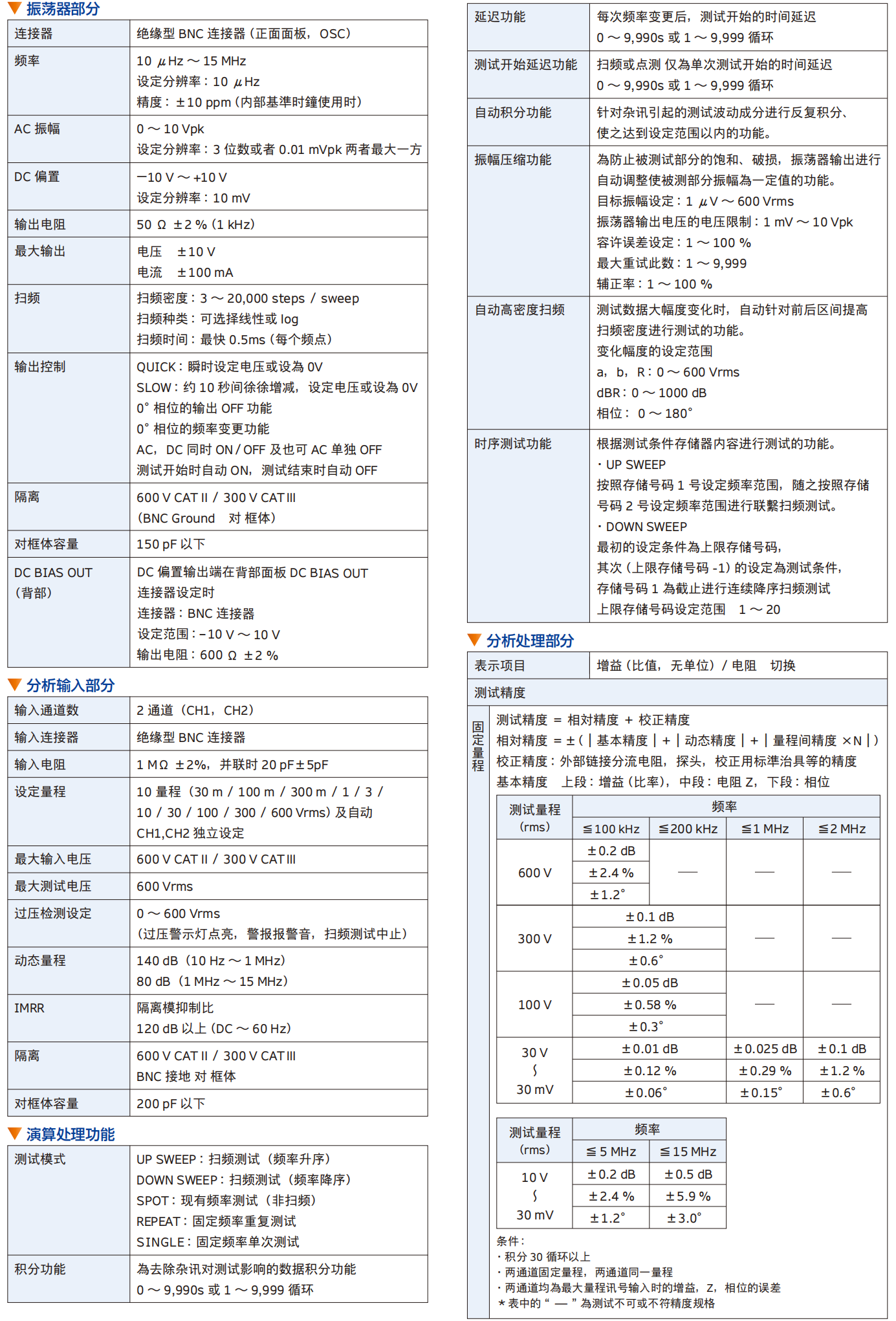

三、实现高精度测试的可靠规格&功能

测试频率： 10µHz-15MHz

测试速度： 0.5 ms/point
扫描速度最快0.5 ms/point，可帮助缩短生产线上的节拍时间

基本准确度：增益+0.01 dB，相位±0.06°

      通过数字傅立叶计算方法与自校准功能，随时进行高精度测试。与原来型号相比，増益/相位的准确度均有所提升。准确度根据测试条件而不同。

动态量程：  140 dB  通过高分辨率A/D转换器和对每个测试频率点分别进行量程优化的自动切换量程功能，确保较大的动态量程。对于测试过程中发生的变化，
      也能准确地测试出来。

隔离电压：   600V CAT II /300V CAT III    振荡器输出(OSC)与2个分析输入(CHI/ CH2)在机壳与端子间相互被隔离，額定绝缘为600V CAT II /300V CAT III。髙压电需求増大的逆变器和PFC回路等以电源回路的环路/增益测试为首，其应用范围来越大。

自动切换量程： 追随输入信号的电平，设定最佳量程后再进行测试，如检测到超出量程的噪声，则自动设定大的量程进行重新测试，测试数据成为未出现量程饱和的数据。为消除随着量程变化而出现的测试值不连续，也可选择固定量程。

自动高密度扫描：支持最高20.000点的高密度测试，仅针对测试数据急剧变化的区间，自动提高频率密度进行测试。

振幅压缩功能： 为防止被测试系统的饱和或破损，对荡器的电平进行控制，以使被测试系统的振幅水平保持稳定。

积分功能：     消除噪声影响进行测试的数据积分功能，重复测试期冋按循环数或时间进行设定。

自动积分功能： 进行反复积分、直至噪声引起的测试波动成分达到设定值以下的功能。

延时功能： 为减轻由于频率改变时的瞬态响应而引起的误差，将时间延时至测试开始的功能，还追加了仅在扫描或开始当场测试时，将时间延时至测试开始的功能

微分/积分运算功能：在测试数据的时间区域里进行微分/二次微分/积分/二次积分的功能。对于来自加速度伟感器和激光多普勒振动计的信号，在扫描的同时进行运算，变换成位移/速度/加速度并显示。

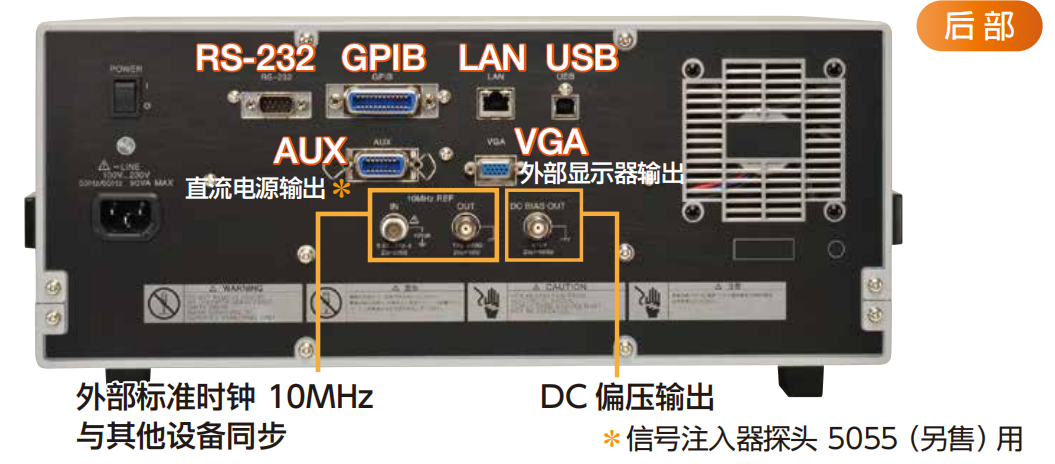

接口：GPIB, USB, LAN, RS-232, VGA，标准配备GPIB，USB, LAN, RS-232接口。可构建自动测试系统。另外，在背面配备了 VGA 连接器作为外部显示器。关于其他输出连接器等，请参阅背面照片图。

四、测试作业的效率UP

 1. 順序测试

对于设定存储的内容，按照编号顺序读出并扫描测试的功能。对于一个扫描，可将频率范围最多割成20个部分，在各自的频率范围内分别按不同的振幅、积分设定等进行测试。滤波器和压电元件等想要高密度地测试特定的频率范围时，多层陶瓷电容器（MLCC）、电感器和变压器等具有偏压依存性的零部件的测试等较为方便。

2.

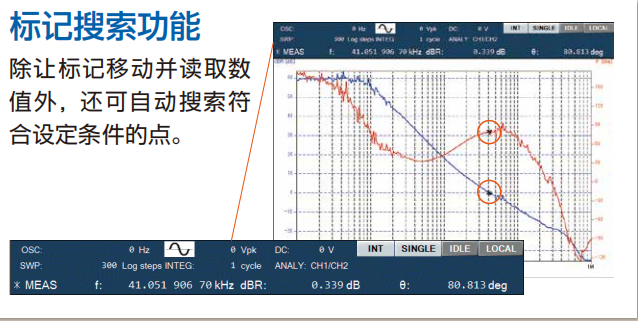

标记搜索功能

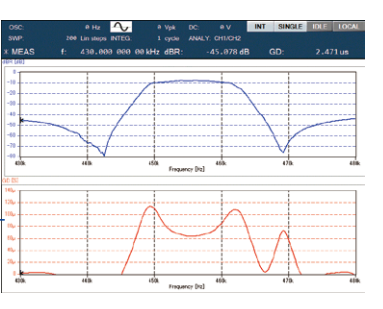

3. 群延时测试

可显示用于滤波器等电子电路波形再现性评价的群延时（GD：Group Delay.用角频率对输入输出间的相位进行微分）。

 4. 频率变化时相位控制

在振荡器输出信号的相位为0°时改变频率。由此，从频率扫描幵始到结束期间的直流成分变为零，在电池的阻抗测试中，充放电状态不发生变化。另外，在高通滤波器（HPF）的频率特性测试中，不会由于直流而产生瞬态响应。

5. 频率变化时相位控制

在振荡器输出信号的相位为0°时改变频率。由此，从频率扫描开始到结束期间的直流成分变为零，在电池的阻抗测试中，充放电状态不发生变化。另外，在高通滤波器（HPF）的频率特性测试中，不会由于直流而产生瞬态响应。

6. 误差校正

开路校正/短路校正/负载校正，端口延长功能，电位梯度消除功能，补偿

•开路校正/短路校正：开路时通过浮动导纳、短路时通过残余阻抗校正测试误差。（阻抗测试）

•负载校正：将已知数值的样品作为标准阻抗来校正误差。（阻抗测试）

•端口延长功能：在使用较长电缆时校正因传输延时引起的误差。（阻抗测试）

•电位梯度消除功能：假定测试信号是由正弦波和锯齿波（电位变动波形）构成的，分别测出正弦波与锯齿波各自的大小与相位。消除由于电池等充放电造成的电位变化的影响。（阻抗测试）

•补偿：对于连接到外部的传感器和电缆等测试系统的频率特性进行预先测试，校正测试系统的误差成分。

（增益/相位测试）※在各个（）内的测试中使用的校正功能。

7. 图表显示

•SPLIT显示：可选择在1个画面上显示1个图表的“SINGLE” 和上下显示2图表的“SPLIT”

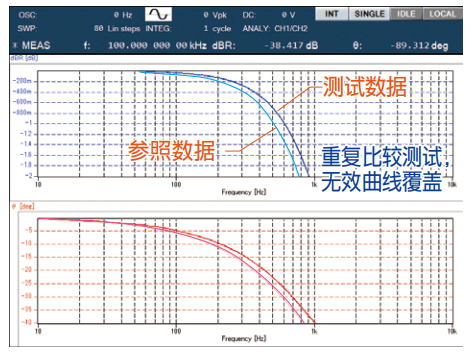

•数据迹线：可覆盖参考数据迹线(REF)和测试数据迹线(MEAS)。

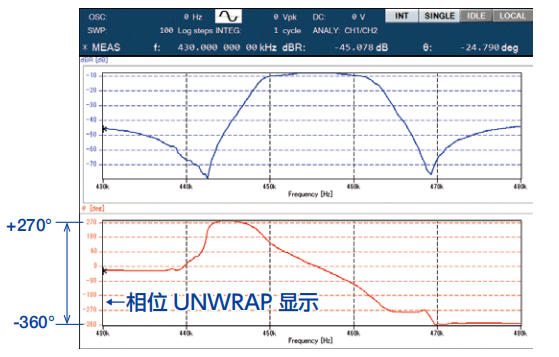

•相位UNWRAP显示：按0°、180°、360°不折回地连续显示相位，还可显示超过+360° 的相位。
