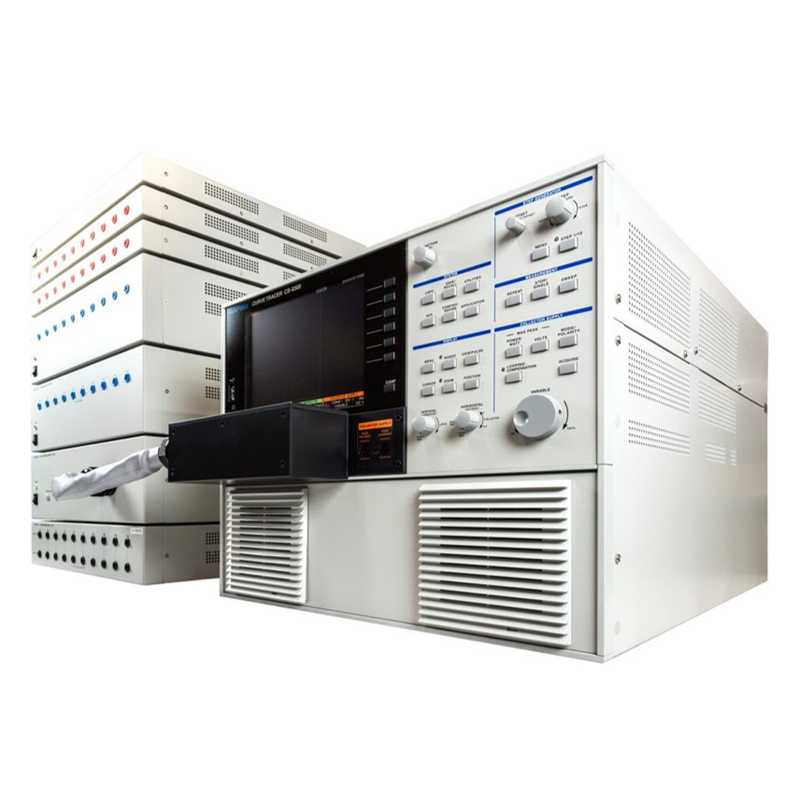

CS-10000系列半导体特性分析仪
发布时间: 2019-11-15 21:49
产品特点
v超高电压・大电流 在CS-3100基础上加载UHV与HC
vCS-15800 15kV 8,000A
vCS-12800 12kV 8,000A
vCS-10800 10kV 8,000A
vCS-10400 10kV 4,000A
应用领域
用于无论大小容量的IGBT、MOSFET、三极管、二极管等各种半导体的示图特性测试
技术规格：
集电极电源 UHV模式 |
机型 | CS-10400 | CS-10800 | CS-12800 | CS-15800 |
模式/极性 | DC / + |
最大峰值 电压/电流 | 10kV / 400mA | 12kV / 266mA | 15kV / 266mA |
最大峰值功率 | 40W / 400W / 4kW | 32W / 320W / 3.2kW | 40W /400W / 4kW |
集电极电源 HV模式 |
模式/极性 | 全波整流/+－、 DC/+－、 LEAKAGE/+－、 AC |
最大峰值电流 | 75mA / 750mA / 7.5A |
最大峰值脉冲电流 | 150mA / 1.5A/ 15A |
最大峰值电压 | 30V/ 300V / 3kV |
最大峰值功率 | 120mW / 1.2W / 12W / 120W / 390W*（*最大峰值电压3kV时不可用） |
集电极电源 HC模式 |
模式/极性 | Pulse／+－ |
最大峰值电流 | 40A /400A /4,000A | 40A /400A /4,000A /8,000A |
最大峰值功率 | 600W/ 6kW / 60kW | 600W /6kW / 60kW / 80kW |
最大峰值电压 | 60V /60V /60V | 60V /60V /60V / 40V |
脉宽 | 50μs~900μs , 50μs~1,200μs（8,000A时）（10μs分辨率） |
测试点 | 可指定测试点（10μ分辨率） |
垂直轴量程 | 100mA～1,000A/div |
波形补偿 | 硬件 | 对集电极电源与接地间的浮动电容进行补偿 |
软件 | 通过软件的细线化处理功能进行波形补偿 |
显示器 | 8.4尺寸TFT液晶显器 |
AUX出力量程 | OFF、－40V～+40V（100mV步进可调） |
通信接口 | 由LAN连接远程控制10BASE-T/100BASE-TX1端口 |
内存储 / 外存储 | 设置参数：256个、REF：4画面 / USB1.1：设置参数、波形、画面复制（BMP、TIFF、PNG） |
测试模式 | REPEAT、STOP/SINGLE、SWEEP |
最大电流模式 | 1步进约50nA～200mA、21段1-2-5切换2A10V以上 |
最大电压模式 | １步进约50mV～2V、6段1-2-5切换±40V；500mA～(～8V)、200mA～(～15V)、10mA～(～40V) |
集电极电压量程精度 | HC模式：50mV/div～5V/div、7步进1-2-5切换（HV模式另行规定）、2%+0.05×HORIZ/div以下 |
栅漏电压量程精度 | 50mV/div～5V/div、7步进1-2-5切换；读数的2%+0.05×HORIZ/div以下 |
输入电源/消耗功率 | AC200V单相50/60Hz / 工作时最大功率：10kVA |
尺寸（mm）/ 重量 | 1,110W×1,216H×1,150D / 约370kg |
