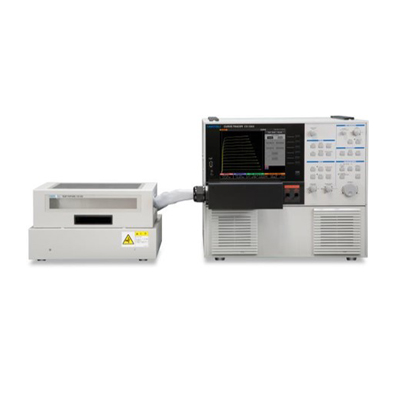

CS-3000系列半导体特性分析仪
发布时间: 2019-11-15 21:23
产品特点
v最大峰值电压3,000V（高压模式）
v最大峰值电流1,000A（CS-3300大电流模式)
v全型号标配LEAKAGE模式（游标分辨率1pA）
vUL/CE认证
vCS-3300 1,000A（HC脉冲模式）
vCS-3200 400A（HC脉冲模式）
vCS-3100 （无HC模式）
v集电极电源 HV模式
v适用于IGBT、MOSFET、三极管、二极管等各种半导体特性测试的标准型号
应用领域
用于IGBT、MOSFET、三极管、二极管等各种半导体特性示图测试
技术规格
集电极电源 HC模式 |
机型 | CS-3100 | CS-3200 | CS-3300 |
HC 模 式 | 模式/极性 | - | Pulse／+－ |
最大峰值 电流/功率/电压 | HC模式为配载 | 400A / 4kW / 40V 40A / 400W / 40V | 1000A / 10kW / 40V 400A / 40kW / 40V 40A / 400W / 40V |
脉宽 | - | 脉宽在50μs~400μs（10μs分辨率）范围可调整 |
测试点 | - | 可指定测试点（10μ分辨率） |
垂直轴量程 | - | 100mA～50A/div | 100mA～100A/div |
测试台 | CS-301 | CS-302 |
集电极电源 HV模式 |
模式/极性 | 全波整流/+－、 DC/+－、 LEAKAGE/+－、 AC |
最大峰值电流 | 75mA / 750mA /7.5A |
最大峰值脉冲电流 | 150mA / 1.5A / 15A |
最大峰值电压 | 30V / 300V / 3kV |
最大峰值功率 | 120mW / 1.2W / 12W / 120W / 390W*（*最大峰值电压3kV时不能使用） |
水平轴量程 | 50mV～500V/div |
波形补偿 | 硬件 | 对集电极电源与接地间的浮动电容进行补偿 |
软件 | 通过软件的细线化处理功能进行波形补偿 |
显示器 | 8.4尺寸TFT液晶显器 |
AUX出力量程 | OFF、－40V～+40V（100mV步进可调） |
通信接口 | 由LAN连接远程控制10BASE-T/100BASE-TX1端口 |
内存储 / 外存储 | 设置参数：256个、REF：4画面 / USB1.1：设置参数、波形、画面复制（BMP、TIFF、PNG） |
测试模式 | REPEAT、STOP/SINGLE、SWEEP |
最大电流模式 | 1步进约50nA～200mA、21段1-2-5切换2A10V以上 |
最大电压模式 | １步进约50mV～2V、6段1-2-5切换±40V；500mA～(～8V)、200mA～(～15V)、10mA～(～40V) |
集电极电压量程精度 | HC模式：50mV/div～5V/div、7步进1-2-5切换（HV模式另行规定）、2%+0.05×HORIZ/div以下 |
栅漏电压量程精度 | 50mV/div～5V/div、7步进1-2-5切换；读数的2%+0.05×HORIZ/div以下 |
输入电源/消耗功率 | AC100-240V50/60Hz / 工作时最大功率：500VA、待机时：7WMax |
尺寸（mm）/ 重量 | 424Wx220Hx555D约28kg（CS3100）；424Wx354Hx555D、约43kg（CS3200、CS3300） |
